uvod

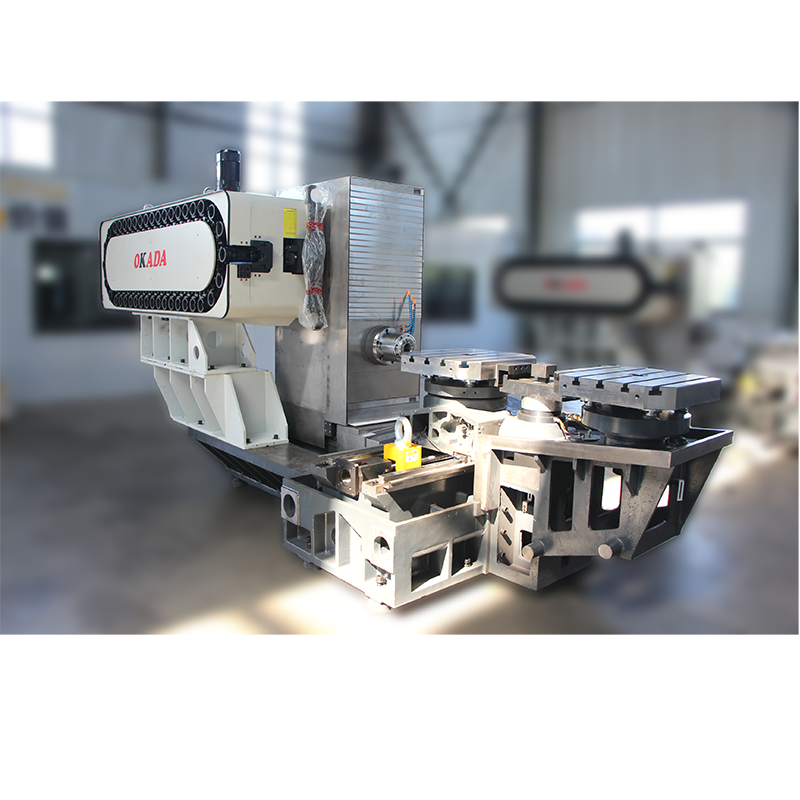

- Šta?Horizontalni obradni centar visoke preciznostije vrhunska CNC mašina dizajnirana da zadovolji rigorozne zahtjeve velikih aplikacija za obradu metala. Uz horizontalni raspored vretena, ovaj obradni centar nudi izuzetnu stabilnost i preciznost, što ga čini idealnim za proizvodnju velikih količina i složene zadatke obrade. Opremljen naprednim kontrolnim sistemima, omogućava poboljšanu preciznost i pouzdanost obrade, osiguravajući vrhunsku završnu obradu i čvrste tolerancije u širokom spektru metalnih materijala. Sa svojom robusnom konstrukcijom i raznovrsnim mogućnostima, ova mašina se ističe u industrijama kao što su automobilska, vazduhoplovna i proizvodnja teških mašina.
ključne karakteristike:
- Horizontalni dizajn vretena: Osigurava efikasno uklanjanje strugotine i dosljedan učinak rezanja.
- Brza CNC kontrola: Omogućava preciznu kontrolu i složene višeosne operacije.
- Izgradnja za teške uslove rada: Dizajniran za rukovanje velikim i teškim radnim komadima, osiguravajući stabilnost i preciznost pod opterećenjem.
- Advanced Tool Changer: Minimizira vrijeme zastoja omogućavajući brzu promjenu alata, poboljšavajući produktivnost.
- Superior Accuracy: Postiže preciznost na nivou mikrona za visoko detaljne komponente.
- Automatizirane funkcije: Uključuje automatsko mjerenje alata i kompenzaciju grešaka za smanjenu intervenciju operatera i dosljedne rezultate.
- svestranosti: Idealno za složene dijelove koji zahtijevaju višestruke procese obrade kao što su bušenje, glodanje i bušenje.
primjene:
- Automotive Manufacturing: Za proizvodnju blokova motora, dijelova prijenosa i drugih kritičnih automobilskih komponenti.
- avio-svemirska industrija: Idealno za obradu složenih, visoko preciznih delova za avione i svemirske letelice.
- Heavy Machinery: Savršeno za proizvodnju velikih komponenti za građevinsku opremu i industrijske mašine.
- Nafta & Gas: Mašinska obrada kritičnih komponenti koje se koriste u bušenju, ekstrakciji i transportu nafte i gasa.
- Proizvodnja alata i kalupa: Precizna obrada kalupa, kalupa i alata koji se koriste u raznim industrijama.
| specifikacije | jedinica | TH-63/63S | TH-80 | TH-100 |
| putovanje po x-osovini | mm | 1050 | 1600 | 1600 |
| putanje po y-osovini | mm | 750 | 1000 | 1000 |
| putovanje u z-osovini | mm | 900 | 1000 | 1000 |
| Broj radnih stolova | Pojedinac | 1/2 | 1 | 1 |
| Indeksiranje radnog stola | - Šta? | |||
| Udaljenost od lica vretena do centra radnog stola | mm | 130-1030 | 200-1200 | 200-1200 |
| Udaljenost od centra vretena do površine stola | mm | 120-870/0-750 | 120-1120 | 120-1120 |
| brzina vrtača | okretanja u minuti | 6000 | 6000 | 6000 |
| Špilna konjska | - Šta? | BT50-190 | BT50-190 | BT50-190 |
| Područje radnog stola | mm | 630x700 | 800 x 800 | 1000x1000 |
| Maksimalno opterećenje radnog stola | kg | 950 | 1500 | 1500 |
| Maksimalni rotacioni prečnik radnog komada | mm | 1380/950 | 1800 | 1800 |
| X-Axis Fast Displacement | m/min | 30 | 24 | 24 |
| Y-Axis Fast Displacement | m/min | 30 | 24 | 24 |
| Z-Axis Fast Displacement | m/min | 30 | 24 | 24 |
| za rezanje hrane | mm/min | 10-10000 | 10-10000 | 10-10000 |
| Masina je težina. | t | 8.0/9.5 | 9.5 | |
