CNC soustruh se šikmým ložem pro vysoce přesné soustružení složitých geometrií
- vysoce přesný lineární vodítko valců
- s vysokou přesností
- importované přesné ložiska
- servohydraulická věž
- volitelné 12 stanic živé nástroje
- Přístroj pro nastavení nástroje je volitelný
- hlavní hřídel synchronní pásový pohon
Úvodní
CNC soustruh se šikmým ložem od DONGS CNC je navržen tak, aby poskytoval bezkonkurenční přesnost a efektivitu při obrábění složitých geometrií. Tento soustruh, navržený se strukturou šikmého lože, zvyšuje tuhost a stabilitu a minimalizuje vibrace během vysokorychlostních operací. Je vybaven pokročilým CNC řízením a zajišťuje konzistentní, opakovatelné výsledky pro složité návrhy. Tento soustruh je ideální pro průmyslová odvětví vyžadující přesnost a spolehlivost a je vaším řešením pro soustružení, frézování a vrtání.
hlavní vlastnosti:
- Design šikmé postele: Poskytuje vynikající tuhost a stabilitu, snižuje vibrace a zajišťuje vysokou přesnost.
- Pokročilé CNC řízení: Obsahuje intuitivní programování pro bezproblémové a automatizované operace.
- Vysokorychlostní vřeteno: Zajišťuje efektivní obrábění houževnatých materiálů, včetně slitin a nerezové oceli.
- těžkopodnikové stavby: Vyrobeno tak, aby vydrželo náročná průmyslová prostředí a zajistilo odolnost a spolehlivost.
- Všestranné možnosti nástrojů: Podporuje různé nástroje pro soustružení, frézování a vrtání.
- Kompaktní půdorys: Ideální pro dílny s omezeným prostorem, maximalizující produktivitu.
aplikace:
- automobilový průmysl: Přesné obrábění součástí motoru, hřídelí a ozubených kol.
- letectví: Výroba složitých dílů, jako jsou lopatky turbín a součásti podvozku.
- Výroba zdravotnických prostředků: Výroba chirurgických nástrojů a implantátů s přísnými tolerancemi.
- Obecné obrábění: Vhodné pro vytváření vysoce přesných dílů pro průmyslové stroje a elektroniku.
- Zakázková výroba dílů: Ideální pro prototypování a malosériovou výrobu se složitým designem.
| kapacita | jednotka | Tck52 | ||
| vzdálenost mezi středy | mm | 650 | 850 | 1070 |

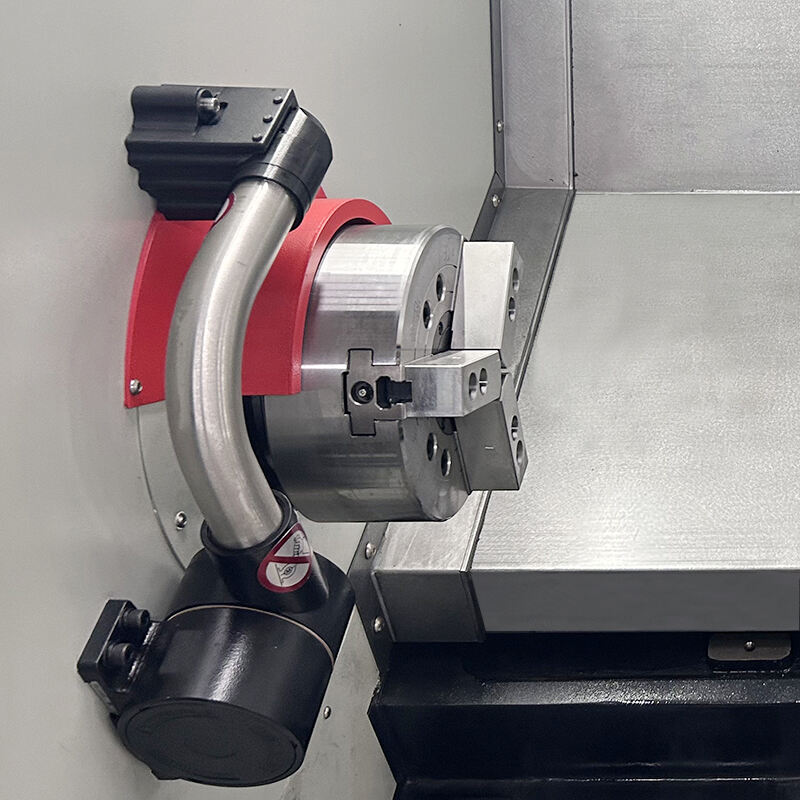

| velikost čuku | inkoust | 8 | ||
| Max. Pohni se přes postel. | mm | 560 | ||
| Max. přetočit přes křížový skluz. | mm | 280 | ||
| Šířka lineárního vodítka | mm | 45/45 | ||
| CESTOVNÍ | ||||
| Rychlé projíždění osy X | m/min | 20 | ||
| Rychlá traverze osy Z | m/min | 20 | ||
| x-osový pohyb | mm | 270 | ||
| z-osový pohyb | mm | 610 | 830 | 1070 |

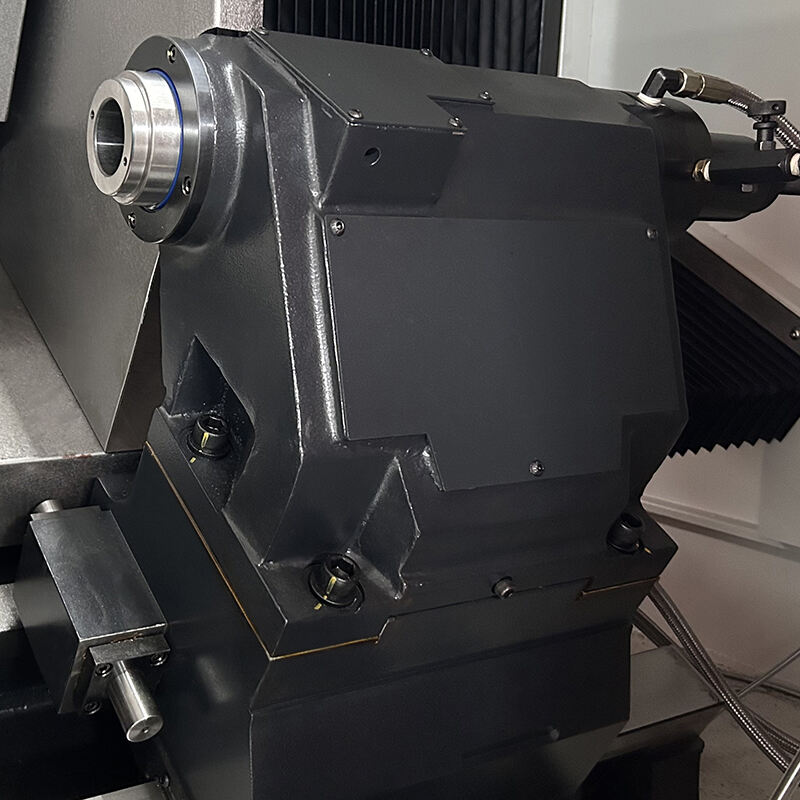

| Hlavní šroub | ||||
| maximální otáčka šroubu | rmp | 4200 | ||
| - Max, prosím. Výkon vrtule | kW | 11 | ||
| nosní šroub | - Cože? | a2-6 | ||
| kapacita tyčinky | mm | 52 | ||

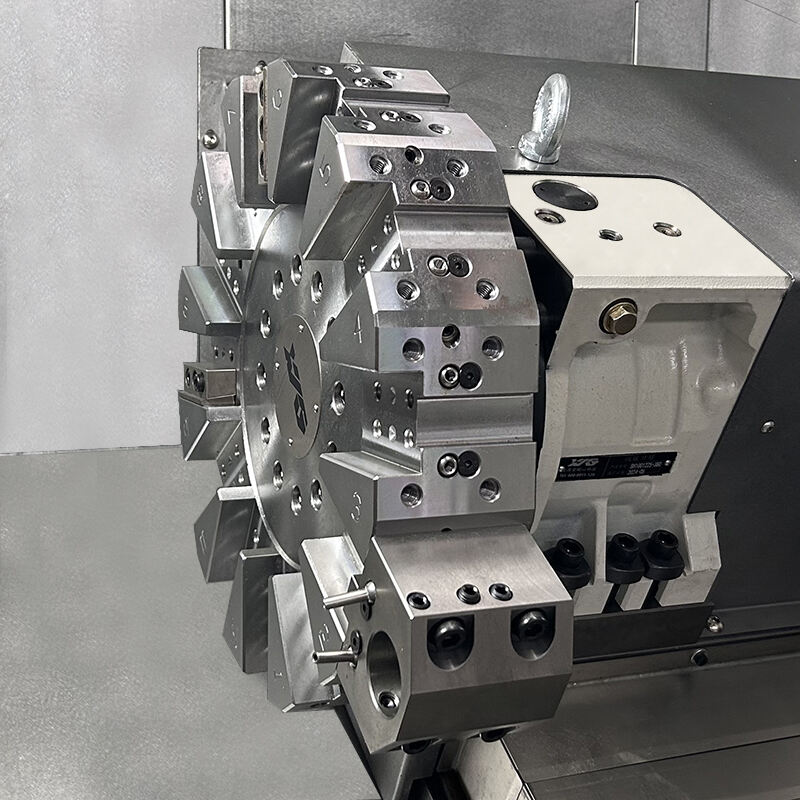

| TORRET | ||||
| Číslo nářadí | - Cože? | 12 | ||
| Typ věže | - Cože? | 12stanicová hydraulická servo věž | ||
| Ostrovní | ||||
| průměr pírku | mm | 80 | ||
| Písní cestování | mm | 80 | ||
| Cestování s chovnými zvířaty | mm | 500 | 700 | 950 |
| Hladina | - Cože? | mt5 | ||
| rozměry | ||||
| velikost balení | m | 3.35 | 3.6 | 4 |
| šířka | m | 2 | 2 | 2 |
| výška | m | 2.3 | 2.3 | 2.3 |
| hmotnost | kg | 4000 | 4300 | 4800 |
