Tour vertical CNC robuste pour applications aérospatiales, automobiles et industrielles
Taiwan Rails de fil de fer de haute précision, vis à plomb
émetteur hydraulique de Taiwan
épile de marque taïwanaise

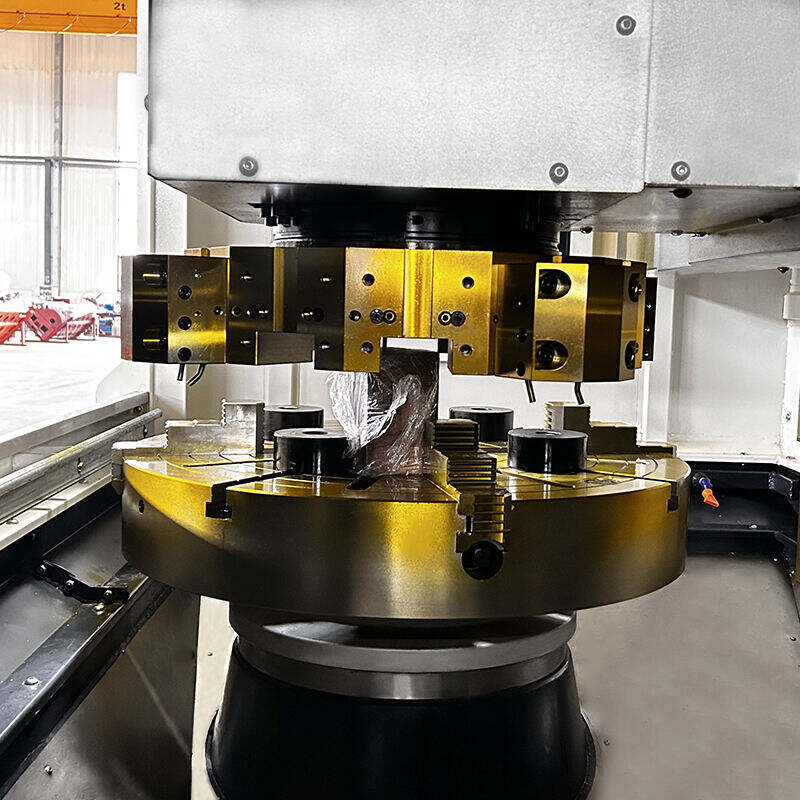

Tourelle de marque taïwanaise
Lubrification volumétrique
Convecteurs à puces en chaîne
Feu de détection tricolore, interrupteur à pieds, climatiseur électrique
Protection interne du fil de fer à vis à plomb
Couverture en tôle entièrement protectrice, porte coulissante pneumatique
Station hydraulique correspondante
La broche peut ajouter C axe et équipé de tourelle de puissance
le début
LeTour vertical robuste CNC DONGSest conçu pour l'usinage haute performance dans des secteurs exigeants tels que l'aéronautique, l'automobile et la fabrication d'équipements lourds. Grâce à une technologie de contrôle CNC avancée et à une conception robuste, ce tour vertical offre une précision et une fiabilité exceptionnelles, même dans les conditions les plus difficiles. Il est spécialement conçu pour traiter des pièces volumineuses et complexes avec des taux d'enlèvement de matière élevés, ce qui le rend idéal pour l'usinage de composants robustes.
Cette machine est conçue pour être polyvalente, capable d'effectuer une large gamme d'opérations, notamment le tournage, l'alésage, le fraisage et le perçage. Que vous travailliez avec de l'acier, de l'aluminium ou d'autres matériaux à haute résistance, laTour vertical CNC DONGSgarantit des finitions de surface supérieures et une précision dimensionnelle précise. L'interface conviviale de la machine, son puissant moteur de broche et ses configurations personnalisables en font un outil essentiel pour les industries exigeant une efficacité et une productivité maximales.
Les principales caractéristiques:
- Construction robuste :Conçu pour résister aux rigueurs des taux d'enlèvement de matière élevés et des pièces difficiles.
- Contrôle CNC avancé :Equipé de systèmes CNC de pointe qui garantissent une grande précision et une facilité d'utilisation.
- Vitesse et couple de broche élevés :Offre des capacités de coupe puissantes pour une production plus rapide et une efficacité améliorée.
- Opérations d'usinage polyvalentes :Capable d'effectuer le tournage, l'alésage, le fraisage, le perçage et bien plus encore, le tout sur une seule machine.

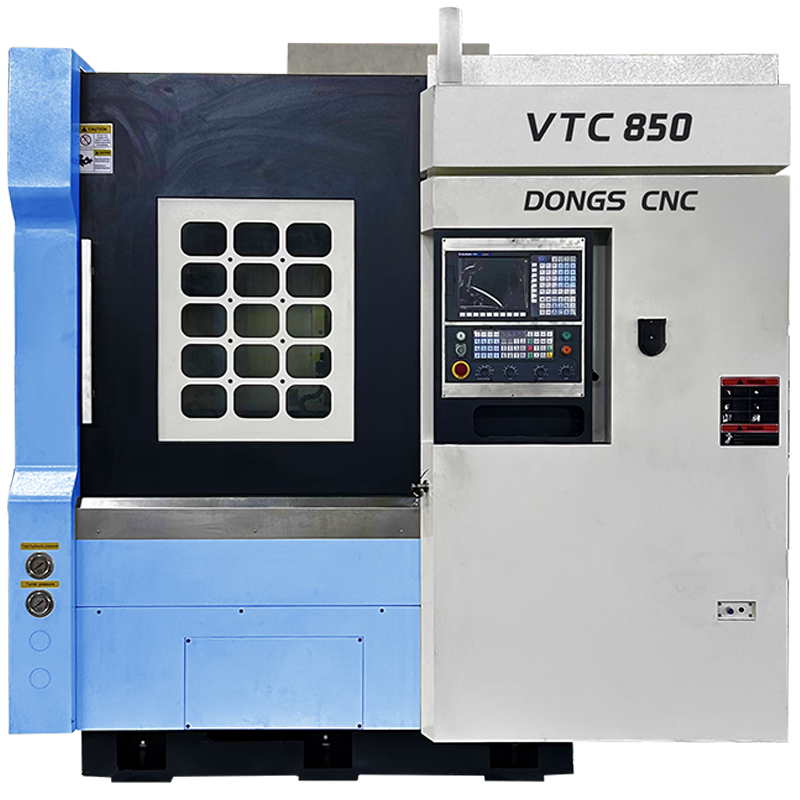

- Capacité élevée:Disponible en différentes tailles (VTC-850, VTC-1000, VTC-1250, VTC-1600) pour s'adapter aux pièces grandes et lourdes.
- options personnalisables:Personnalisez la machine avec des fonctionnalités spécifiques telles que des changeurs d'outils automatiques, des systèmes de refroidissement avancés et des configurations de broche améliorées.
- Performance de précision:Offre une précision d'usinage constante et des finitions de surface de haute qualité.
- Durée et fiabilité:Conçu pour une utilisation à long terme avec des besoins de maintenance minimes, offrant une disponibilité et une productivité élevées.
- les caractéristiques de sécurité:Construit avec des protocoles de sécurité améliorés, notamment une protection contre les surcharges et des interfaces conviviales pour l'opérateur.
- efficaces en énergie:Optimisé pour les économies d'énergie tout en maintenant des normes de performance élevées.
les applications suivantes:
- Fabrication aérospatiale :Usinage de composants complexes de haute précision tels que des aubes de turbine, des carters de moteur et des pièces de train d'atterrissage.
- l'industrie automobile:Idéal pour la production de gros blocs moteurs, de vilebrequins, d'engrenages et d'autres composants critiques qui nécessitent une précision et un enlèvement de matière important.
- Fabrication d'équipements lourds :Idéal pour l'usinage de pièces telles que des boîtiers de machines, des arbres de transmission et des composants structurels de grande taille.
- Énergie et production d'électricité :Usinage de grandes pièces telles que des carters de turbine, des composants de pompe et des récipients sous pression pour les centrales électriques et les raffineries.
- Industrie maritime :Fabrication de pièces de navires telles que des hélices, des gouvernails et de gros composants de moteurs qui doivent résister à des environnements difficiles.
- Fabrication d'outils et de matrices :Usinage de précision de moules, matrices et outils de coupe pour les processus de fabrication.
- Travail des métaux :Convient à l'usinage de grandes pièces, notamment des brides, des plaques et des pièces de machines industrielles.
- Chemin de fer et infrastructures :Idéal pour l'usinage de grands composants utilisés dans les trains, les voies et autres projets d'infrastructures critiques.
- Je suis désolé.
| spécifications | unité | Vtc850 | Vtc1000 |
| diamètre de rotation maximal de la pièce à usiner | mm | 900 | 1000 |
| diamètre de l'usinage maximum | mm | 850 plaque 700 cylindre | 900 |
| diamètre du rouleau hydraulique | mm | 630 | 800 |
| vitesse de la broche | Rpm | Le rapport de vitesse est de 50-800/ 1:2,5 | 50 à 800 |
| modèle de broche | - Je suis désolé. | a2-11 | a2-11 |
| couple de sortie de la broche | Nm | 875 | 1050 |
| distance de déplacement vertical du support d'outil | mm | 750 | 700 |
| distance horizontale de déplacement du support d'outil | mm | - 50 à 550 | - 50 à 550 |
| largeur de voie | mm | rouleaux à 55 broches | 55 rouleaux lourds |
| vitesse de déplacement rapide sur l'axe x/z | Le nombre de points | Les chrétiens, 15/12 | Les chrétiens, 15/12 |
| forme de tourelle | - Je suis désolé. | Réglage de la tourelle de servo à 8 stations/quatre stations/coupeuse | |
| section de barre de coupe | mm | 32×32 | 32×32 porte-outils de forage 40/50 |
| puissance du moteur principal | Le prix | 22-30 ((Torsie haute basse fréquence) | 22-30 ((Torsie haute basse fréquence) |
| xpuissance et couple du moteur d'alimentation | Le nombre de cycles | 2.4 /15 | Le Parlement européen |
| zpuissance et couple du moteur d'alimentation | Le nombre de cycles | Le Parlement européen | Le Parlement européen |
| diamètre de vis à bille de l' axe x / z | mm | Les produits de base | Les produits de base |
| précision de positionnement répété de la machine-outil | mm | ± 0,005 | ± 0,005 |
| le poids de la machine-outil est d'environ | t | 8.8 | 10.8 |
| dimension de contour de la machine-outil | m | 2,8 × 2,0 × 3,2 | 2,9 × 2,9 × 3,5 |
| spécifications | unité | Vtc1250 | Vtc1400 | Vtc1600 |
| diamètre de rotation maximal de la pièce à usiner | mm | 1250 | 1400 | 1600 |
| diamètre de l'usinage maximum | mm | 1050 | 1250 | 1400 |
| vitesse de la broche | Rpm | 20-500 boîte de vitesses à double vitesse | 20-400 boîte de vitesses à double vitesse | 20-350 boîte de vitesses à double vitesse |
| distance de déplacement vertical du support d'outil | mm | 800 | 800 | 800 |
| distance horizontale de déplacement du support d'outil | mm | - 50 à 650 | - 50 à 750 | - 50 à 850 |
| vitesse de déplacement rapide sur l'axe x | Le nombre de points | 15 | 15 | 15 |
| vitesse de déplacement rapide sur l'axe z | Le nombre de points | 12 | 12 | 12 |
| forme de tourelle | - Je suis désolé. | station verticale 4 | station verticale 4 | station verticale 4 |
| section de barre de coupe | mm | Φ32/50 | Φ32/50 | Φ32/50 |
| puissance du moteur principal | Le prix | 22/30 | 22/30 | 30/37 |
| diamètre du rouleau hydraulique | mm | à quatre mâchoires manuelles | à quatre mâchoires manuelles | à fourche manuelle à quatre mâchoires 1400 |
| puissance et couple x/z du moteur d'alimentation | Le nombre de cycles | Le secteur privé | Le secteur privé | Le Conseil |
| rail de guidage linéaire x/z | mm | à rouleaux de 65/55 broches | à rouleaux de 65/55 broches | à rouleaux de 65 broches |
| diamètre de vis en plomb x/z | mm | Φ50 | Φ50 | Φ63 |
| le poids de la machine-outil est d'environ | t | 12.8 | 13.8 | 15.5 |
| dimension de contour de la machine-outil | m | 2,7 × 2,85 × 3,25 | 2,8 × 2,95 × 3,25 | 3,0 × 3,0 × 3,25 |
