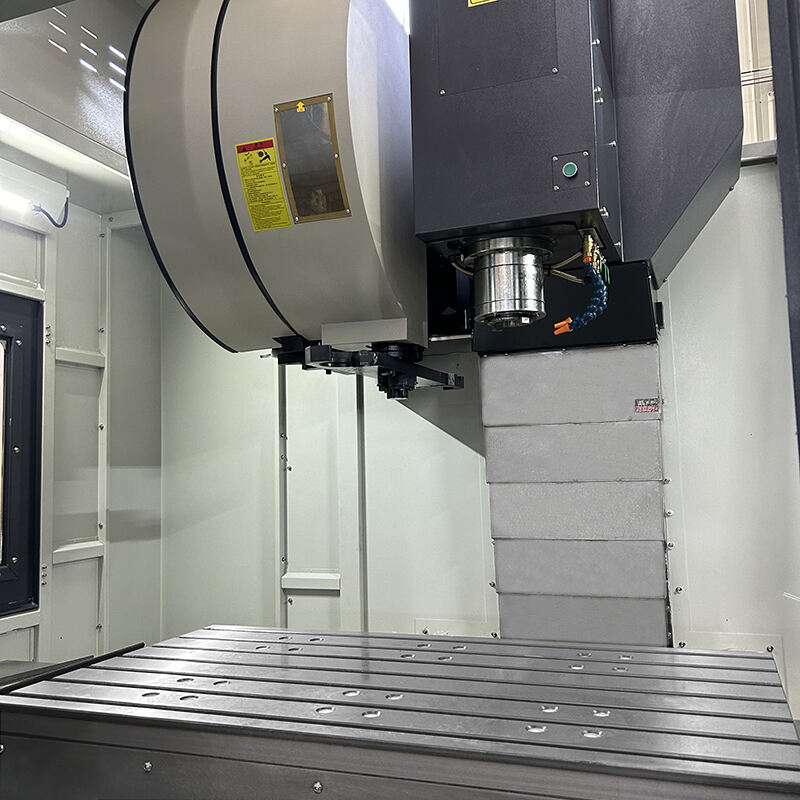

Visokoučinkovit CNC vertikalni obradni centar za složenu obradu dijelova
- Visokokvalitetni smolasti lijevani željezo
- Tajvanska glavna osovina
- Tajvanski kuglični vijak i zaključna matica
- Tajvanski pojačivački cilindar
- NSK ležaj u Japanu
- Njemačka R + W spojka
- Automatski sustav podmazivanja
- Odabir transportera chipsa
Uvod
The Visokoučinkoviti CNC vertikalni obradni centar je dizajniran za preciznu obradu složenih dijelova u nizu industrija. Sa svojim naprednim CNC sustavom upravljanja, stroj nudi brzu i preciznu obradu metala, plastike i kompozitnih materijala. Vertikalni dizajn vretena omogućuje svestrane mogućnosti obrade, idealne za proizvodnju složenih dijelova, od jednostavnog bušenja do složenog 3D konturnog glodanja. Njegov kompaktni otisak i robustan dizajn čine ga izvrsnim izborom za trgovine s ograničenim prostorom, ali zahtjevima visoke preciznosti.
Glavne značajke:
- Vreteno velike brzine : Sposoban za rad pri visokim okretajima za brže rezanje, poboljšanje vremena ciklusa i učinkovitosti proizvodnje.
- Napredno CNC upravljanje : Opremljen najsuvremenijim CNC sustavima koji nude preciznu kontrolu, pouzdan rad i jednostavno programiranje za složene dizajne dijelova.
- Čvrsta konstrukcija : Čvrsta, stabilna struktura koja osigurava minimalne vibracije i visoku točnost tijekom procesa obrade.

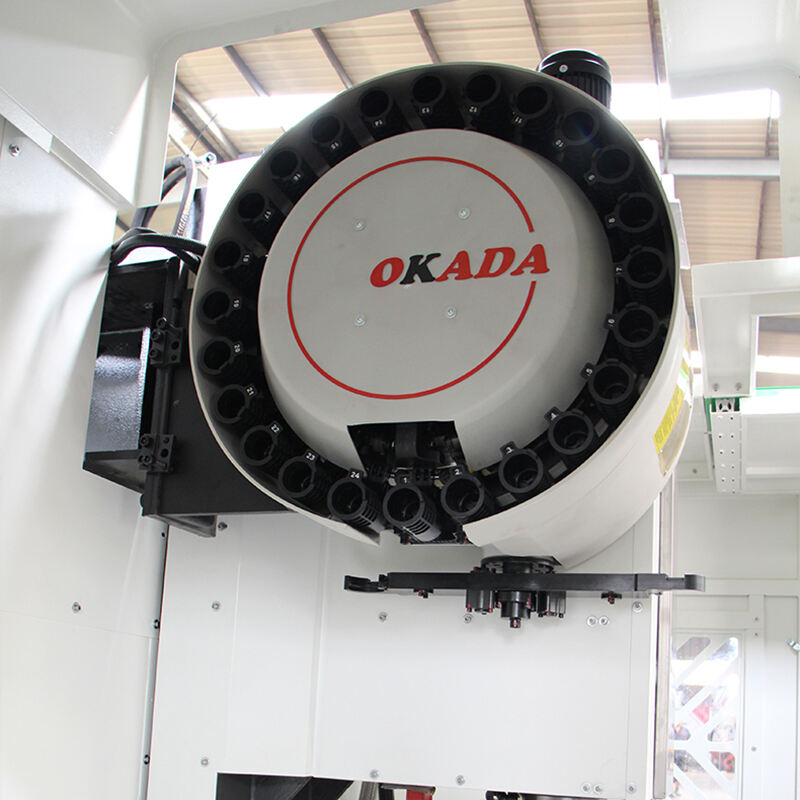

- Automatski izmjenjivač alata (ATC) : Olakšava brzu i učinkovitu izmjenu alata, smanjujući zastoje i povećavajući produktivnost.
- Visoka preciznost : Uske tolerancije i ponovljivost za najzahtjevnije primjene strojne obrade.
- Poboljšano uklanjanje strugotine : Sadrži učinkovite sustave upravljanja strugotinom za čišći radni prostor i poboljšane performanse rezanja.
- Prijateljski korisnički sučelje : CNC sučelje jednostavno za korištenje s kontrolama zaslona osjetljivog na dodir za brzo postavljanje i nadzor.
Primjene:
- Zrakoplovna proizvodnja : Idealno za proizvodnju složenih zrakoplovnih i svemirskih komponenti poput nosača, strukturnih dijelova i kućišta turbina koje zahtijevaju visoku preciznost.
- Automobilska industrija : Savršen za proizvodnju blokova motora, mjenjača i preciznih dijelova za potrebe visokih performansi i masovne proizvodnje.
- Proizvodnja medicinskih uređaja : Koristi se za izradu složenih dijelova poput kirurških alata, implantata i dijagnostičke opreme koji zahtijevaju visokokvalitetnu strojnu obradu.
- Izrada kalupa i kalupa : Vertikalni obradni centar koristi se za obradu kalupa, matrica i prototipova, gdje su preciznost i točnost kritični.
- Elektronička i poluvodička industrija : Strojni dijelovi za kućišta, konektore i precizne komponente koje se koriste u elektronici i proizvodnji poluvodiča.
- Opća obrada metala : Svestran za rezanje, bušenje i glodanje u raznim primjenama obrade metala u industrijama poput obrane, teških strojeva i robe široke potrošnje.
| Specifikacije | Jedinica | VMC1580 | VMC1370 | VMC1270 | VMC1160 |
| Putovanje X-osi | mm | 1500 | 1300 | 1200 | 1100/1000 |
| Putovanje Y-osi | mm | 800 | 700 | 700 | 600 |
| Putovanje Z-osi | mm | 700 | 700 | 600 | 600 |
| Veličina stola (D*stepeni) | mm | 1700×800 | 1360×700 | 1300×700 | 1200×600 |
| Maksimalno opterećenje stola | kg | 1500 | 1400 | 1300 | 1000/800 |
| T-otvor (broj otvora*širina*razmak) | mm | 5×22×135 | 5×22×140 | 5×22×140 | 5×18×100 |
| Upružnost glave<br> | - | BT50 | BT50 | BT40/BT50 | BT40 |
| Snaga vretena | kW | 15-18.5 | 15-18.5 | 11 | 11-15 |
| Maksimalna brzina vretena | rpm | 6000/8000 | 6000/8000 | 6000/8000 | 8000/10000 |
| Brzina prelaska (X/Y/Z) | m/min | 2012/12/12 | 24/24/16 | 36/36/36 | 36/36/24 |
| Promjer XYZ vijka | mm/min | 6310/5010 | 6310/5010 | 6310/5010 | 4012/4016 |
| Motor za pomak | Nm | 25/32/25 | 25/25/25 | 25/25/25 | 20/20/20 |
| Nos spindla do stola | mm | 130-870 | 160-860 | 160-760 | 140-740/130-680 |
| Udaljenost središta vretena od površine stupca | mm | 810 | 780 | 750 | 650 |
| X-osna šina | mm | 55pin valjak | 45pin valjak | 45pin valjak | 45pin valjak |
| Y osna šina | mm | 45*4pin valjak | 45*4pin valjak | 55pin valjak | 45pin valjak |
| Z-osna putanja | mm | 55Valjak/Tvrda šina | 55pin valjak | 45pin valjak | 45Valjak/Tvrda šina |
| Točnost pozicioniranja | mm | ±0.0075 | ±0.0075 | ±0.0075 | ±0.0075 |
| Ponavljanje točnosti | mm | ±0.005 | ±0.005 | ±0.005 | ±0.005 |
| Težina stroja (približno) | t | 13 | 10 | 8 | 6.9 |
| Dimenzije | m | 4.3×3.2×3.1 | 3.87×3.17×2.92 | 3.75×2.28×2.4 | 3.4×2.5×3.0 |
FAQ
Q: Tko smo mi?
A: Mi smo inovacijski voditelji u području CNC opreme. Mi smo proizvođač koji se posebno bavi proizvodnjom srednje i velike dimenzije visokoefikasnih obratnih centara, CNC nagibnih obrtne ravni, CNC ravnih obrtne ravni, obradnih centara i vertikalnih obrtne ravni. Svrdašljivo pozivamo globalne strategske partnere da zajedno raspravljaju o trendovima u industriji.
Q: Kako mogu odabrati najpogodniji stroj?
A: Recite nam vaše specifikacije i možemo odabrati najbolji model za vas, ili sami odaberite točan model.
Q: Imate li stvarnu tvornicu?
A: Da, mi smo proizvođač CNC tornjeva u Tengzhou gradu, Shandong provincije. Imamo profesionalni tehnički tim, prodajni tim i poslužiteljski tim.
Q: Kakova su usluga koja možemo pružiti?
A: Prihvatljivi uvjeti dostave: FOB, CFR, CIF, EXW; Prihvatljive valute plaćanja: USD, RMB; Prihvatljivi načini plaćanja: T/T, L/C, Western Union; Koristene jezike: engleski, kineski
Q: Kako osiguravamo kvalitet?
A: Uvijek se izrađuju uzorci prije masovne proizvodnje; uvijek se obavlja završna inspekcija prije otpreme;
Q: Zašto biste trebali kupiti od nas umjesto od drugih dobavljača?
A: Posljednjih 20 godina bili smo specializirani na proizvodnji ovih proizvoda i dosegli smo ISO 9001 certifikat, CE certifikat i EAC certifikat.
Q: Možete li prilagoditi stroj?
A: Da, integriramo dizajn i razvoj, s iskusnim inženjerima i tehničarima za montažu.
Q: Mogu li posjetiti vaš zavod?
A: Dobro, vrlo vas dobrodošli.
