Centro de usinagem vertical de alta rigidez de nível industrial para usinagem de peças em larga escala
- Ferro fundido de areia de resina de alta qualidade
- eixo principal de Taiwan
- parafuso de esferas e porca de bloqueio de Taiwan
- cilindro de reforço de Taiwan
- Nsk rolamento no Japão
- alemão r + w acoplamento
- Sistema de lubrificação automática
- Seleção do transportador de fichas
Introdução
ACentro de usinagem vertical de alta rigidez de nível industrial CNC DONGSé projetado para usinagem de alto desempenho e precisão de componentes de grande porte. Projetado para suportar ambientes industriais exigentes, este centro de usinagem oferece precisão e rigidez excepcionais, tornando-o ideal para operações de usinagem de alta carga. O VMC apresenta um design robusto que garante desempenho ideal na produção de peças complexas, fornecendo velocidade e precisão em uma ampla gama de aplicações, incluindo indústrias metalúrgicas, automotivas e aeroespaciais.
Com controle CNC avançado e uma estrutura rígida, este centro de usinagem vertical garante qualidade superior da peça e consistência de usinagem, mesmo nos ambientes de produção mais desafiadores.vmc855A série maximiza a produtividade ao combinar corte de alta velocidade com excelente estabilidade, tornando-se a solução ideal para fabricantes que buscam aumentar sua eficiência de usinagem.
Características principais- Não.
- Estrutura de alta rigidez: Garante vibração mínima, oferecendo máxima precisão e estabilidade durante tarefas de usinagem pesadas.

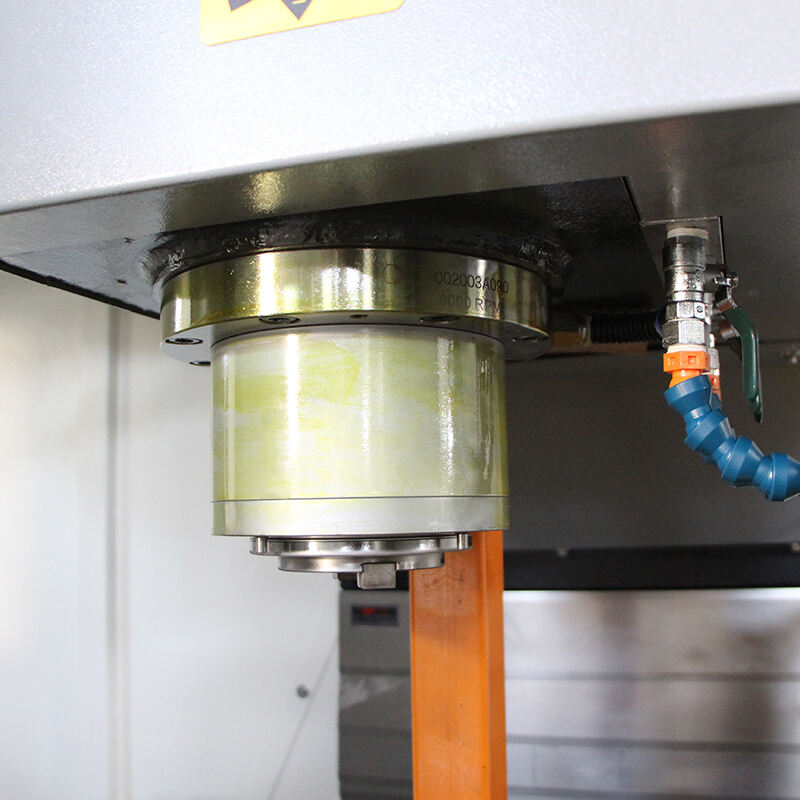

- Fuso poderoso: Capaz de manusear peças pesadas e de grande porte com precisão, reduzindo o tempo de inatividade e melhorando a produtividade.
- Sistema de controlo CNC: Possui uma interface de controle intuitiva com recursos avançados de programação para fabricação de peças complexas.

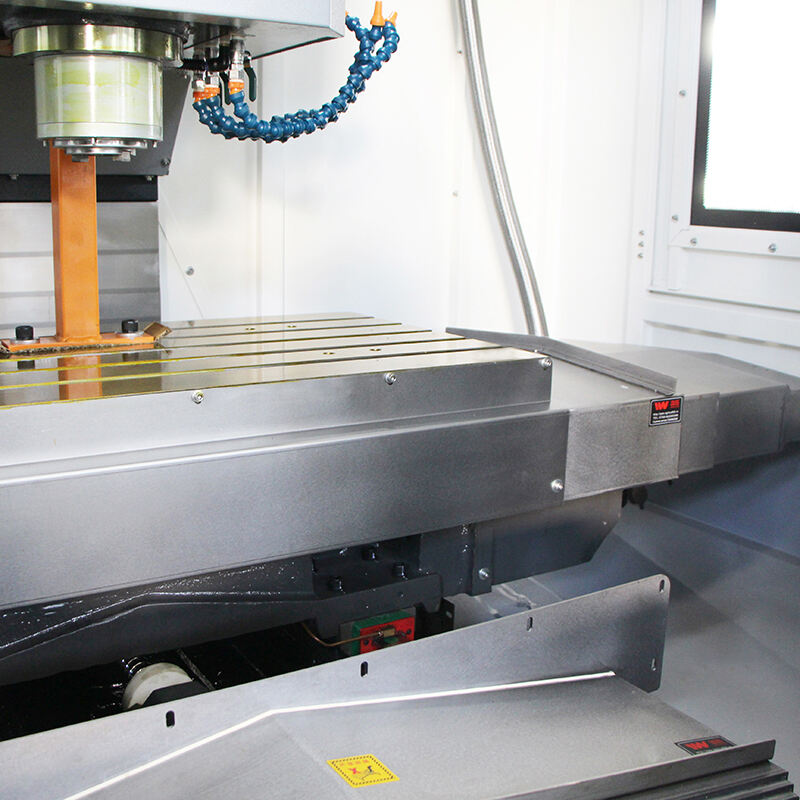

- Mesa de trabalho grande: Acomoda peças maiores com uma mesa de trabalho espaçosa e maior capacidade de carga.
- estabilidade térmica: Projetado com materiais e métodos de construção avançados para reduzir a distorção térmica durante a operação, garantindo um desempenho consistente.
- Corte de alta velocidade: Proporciona remoção rápida e eficiente de material, mantendo a precisão para tarefas de usinagem complexas.
- Ferramentas versáteis: Compatível com uma ampla variedade de ferramentas de corte, proporcionando flexibilidade na usinagem de diversos materiais e formatos de peças.
- Longa vida útil operacional: Construído para longevidade com requisitos mínimos de manutenção, ideal para uso contínuo em aplicações industriais.
Aplicações- Não.
- Aeronáutica: Usinagem de precisão de componentes aeroespaciais complexos, como peças de motor, trem de pouso e elementos estruturais.
- automóvel: Produção de peças de alta precisão para conjuntos automotivos, blocos de motor e componentes de transmissão.
- Máquinas pesadas: Ideal para usinagem de peças grandes, como engrenagens, carcaças e componentes estruturais usados na fabricação de máquinas pesadas.
- Setor energético: Fabricação de componentes críticos para usinas de energia, turbinas e equipamentos de energia renovável.
- Metalurgia: Versátil o suficiente para a produção de peças complexas feitas de metais como aço, alumínio e titânio.
- Fabricação de ferramentas e matrizes: Produção de moldes, matrizes e outras ferramentas de precisão necessárias em vários setores.
- Dispositivos médicos: Usinagem de precisão para peças e equipamentos médicos que exigem tolerâncias rigorosas.
| especificações | unidade | vmc855 | Vmc850 | vmc845 |
| Viagem no eixo x | mm | 800 | 800 | 950 |
| Viagem no eixo y | mm | 550 | 500 | 500 |
| Viagem no eixo z | mm | 550 | 500 | 500 |
| Tamanho da tabela (em 1°) | mm | 1050*550 | 900*500 | 1000*450 |
| Carga máxima da mesa | Quilos | 600 | 500 | 450 |
| T-slot ((número de slot*largura*tiro) | mm | 5*18*100 | 5*18*100 | 3*18*118 |
| Esferas cónicas | - Não. | bt40 | bt40 | bt40-120 |
| Potência do fuso | kW | 7.5-11 | 7.5-11 | 7.5-11 |
| Velocidade máxima do spindie | RPM | 8000 | 8000 | 8000 |
| A partir de um ponto de partida, a velocidade de travagem deve ser igual ou superior a: | m/min | 48/48/36 | 48/48/36 | 24/24/24 |
| corte de alimentos para animais | mm/min | 1-8000 | 1-8000 | 1-8000 |
| motor de alimentação | nm | 20/20/20 | 20/20/20 | O que é o amor? |
| nariz de fuso para a mesa | mm | 130-660 | 130-630 | 120 a 650 |
| centro do fuso para colunasdistância da linha de ferro | mm | 590 | 525 | 466 |
| Diâmetro máximo da ferramenta | mm | Φ78/120 | Φ78/120 | Φ78/120 |
| comprimento máximo da mesa | mm | 250/350 | 250/350 | 250/350 |
| Peso máximo da mesa | Quilos | 8 | 8 | 7 |
| precisão de posicionamento | mm | ± 0,0075 | ± 0,0075 | ± 0,008 |
| precisão de repetição | mm | ± 0,004 | ± 0,004 | ± 0,004 |
| Capacidade elétrica | KVA | 15 | 15 | 15 |
| Peso da máquina. | t | 6 | 5.6 | 4.2 |
| dimensões | m | 2,8*2,4*2,8 | 2.7*2.3*2.8 | 2.6*2.2*2.6 |
