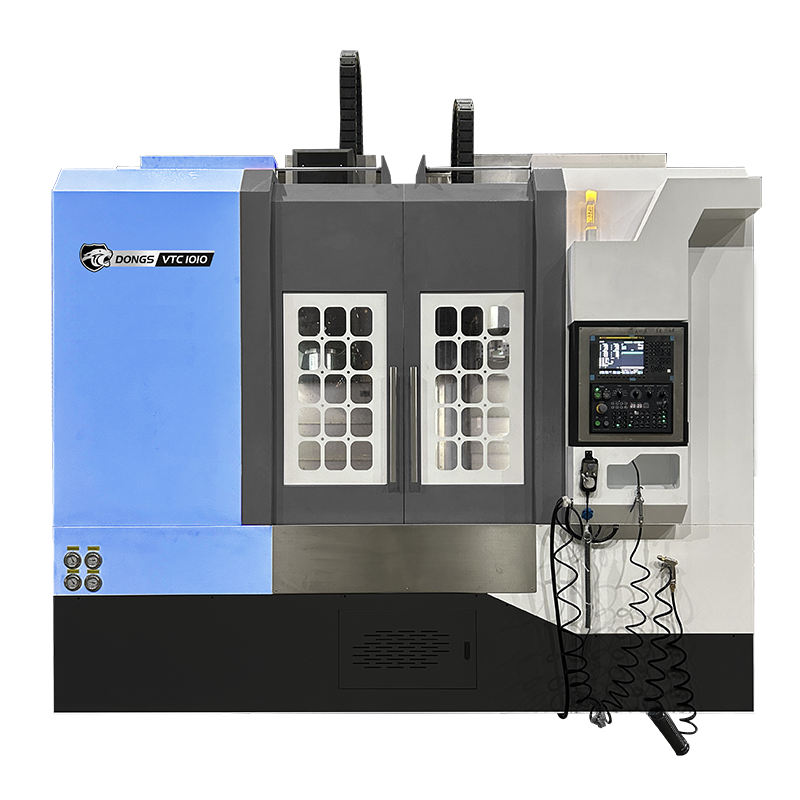

Tung CNC-drehmaskin vertikal
- Taiwan Högprecisions trådspår, blyskruv
- Taiwan hydraulisk chuck
- Taiwan-märke spindel
- Taiwan-märkt torn
- Volymmetriskt smörjningssystem
- Förare för sprickkedja
- Trekolorigt larmljus, fotbrytare, elektrisk skåpluftkonditionering
- Inre skydd av blyskruvtrådskäl
- Fullt skyddat plåtskydd, pneumatisk skjutdörr
- Motsvarande hydraulstation
- Spindeln kan lägga till C axel och utrustad med kraft torn
Introduktion
Huvudsakliga drag för vertikal CNC-fräsare med hög belastningskapacitet:
Vertikal ledningsskinnet på verktygsmaskinen har en skjutstruktur och gjutningarna såsom kolumnen, basen och skjuten är alla gjorda av grått gjutjärn. Kolumn- och skjutspåren är alla höghäftade och ledspårens rörliga yta är plastbelagd för att säkerställa maskinverktygets stabilitet och precisionsbevarande för långvarig användning. Verktygsmaskinen är helt innesluten för skydd och har ett vackert utseende.
Maskinverktygets spindelöverföring använder en spindelmotor och importerade spindellager. Den har låg hastighet och högt vridmoment, vilket är lämpligt för stark skärning; lämplig för halvbehandling och slutbehandling av delar.
Fodringen i X/Z-axeln styrs automatiskt av en servomotor. Z-axeln använder en balansvikt, med pålitlig struktur och låg felrate.
X/Z-axeln på maskinen är utrustad med en precisionsbollscrew och har importerade screw-specifika ballonger för att uppfylla kraven på hög-noggrannhets- och hög-styvhetsfräsning.
Spindeln på maskinen använder en tunnoljelubrifieringsmetod, oljan cirkuleras externt och spindeln har en god ventilations-effekt; eller en enhetsstruktur för spindeln. Maskinens ledningar lubrificeras av en elektrisk oljepump.
Maskinen är utrustad med en hydraulisk fjäder med hög positionsprecision och stark tryckkraft.
|
Specificitet |
Huvudsakliga tekniska parametrar |
|
VTC1010 |
|
Största rotationsdiameter |
mm |
1000 |
|
|
Maximal vriddiameter |
mm |
850 |
|
|
Lodrät rörelseavstånd för verktygshalteraren |
mm |
200-1200 (Avstånd mellan skärhuvudets nedre del och spindelns yta) |
|
|
Horisontellt rörelseavstånd för verktygshalteraren |
mm |
-50-500 (avstånd mellan inre hålfräsverktyg och fräsaxelns mittpunkt) |
|
|
Borrningsomfång |
Största borrningsdiameter |
mm |
40 (U-borr, distributionsdiameter mindre än 250) |
|
Lodrät rörelseavstånd för borrningsaxeln |
mm |
150-1150 (Avstånd mellan den nedre delen av boreshaftet och spindelns yta) |
|
|
Horisontellt rörelseavstånd för borrningsaxeln |
mm |
-50-500 (Boreshaftets centrum till vändspindelns centrum avstånd) |
|
|
Vändspindelenhet |
Vändspindelmodell |
/ |
A2-11 |
|
Vändspindelns lagerarrangemang |
/ |
NN3036 180X280X74 dubbel rad cylinderkullager |
|
|
/ |
NN3030 150X225X56 dubbel rad cylinderkullager |
||
|
/ |
234436 180X280X120 dubbelriktad skjutklotbearing |
||
|
Vändspindelns hastighetsomfång |
rpm |
20-800(1:2,5 hastighetsförhållande) |
|
|
Vändspindelmotor |
kW |
22/30 |
|
|
Borrspindelmodul ( centralt vattenuttag ) |
Borrspindelmodell |
/ |
BT40-150 |
|
Borrspindelförhållningsområde |
rpm |
50-7000(1:1 hastighetsförhållande) |
|
|
Borrspindelmotor |
kW |
11/15 |
|
|
Verktygshållare och tagge |
8-stations torn |
/ |
LS-250H |
|
Torn centrathöjd |
mm |
125 |
|
|
Torn sidskillnad |
mm |
420 |
|
|
Fyra-kedjig handchuck |
mm |
800 |
|
|
Verktygsmagasin (borrspindel, BT40) |
Skivverktygsmagasin |
/ |
16 stycken |
|
Max verktygsdiameter/längd |
mm |
78/300 |
|
|
Högsta verktygsvikt |
Kg |
8 |
|
|
Matning |
X1/X2-axels hastighet vid snabbförflyttning |
m/min |
15m/min |
|
Z1/Z2-axels hastighet vid snabbförflyttning |
m/min |
15m/min |
|
|
Skärmatningshastighet |
m/min |
0,1-5000mm/min |
|
|
X1/X2-axels motor effekt, vridmoment |
kW/NM |
2.8 /18 |
|
|
Z1/Z2 axel motor effekt, torque |
kW/NM |
3.5 /22 Hållande broms |
|
|
Optiska maskindimensioner och vikt |
Maskinvikt (ungefär) |
kg |
≈12800 |
|
Maskinverktygsdimensioner |
mm+ |
3500×2950×4200 |
