Máy phay cầu hely
Chuỗi máy phay CNC GM kế thừa những ưu điểm của máy phay truyền thống, như độ cứng khung cơ sở mạnh, cấu trúc đối xứng và ổn định. Bằng cách tăng cường cấu trúc gia cố và bố trí hợp lý, toàn bộ máy có độ cứng cao. Nó có nhiều chức năng gia công như phay, khoan, taro (mở rộng, đánh giũa), và bắt ren, thường được sử dụng trong các lĩnh vực gia công cơ khí khác nhau như ô tô, khuôn mẫu, hàng không vũ trụ, đóng gói và kim loại.
1.CẤU TRÚC CHÍNH

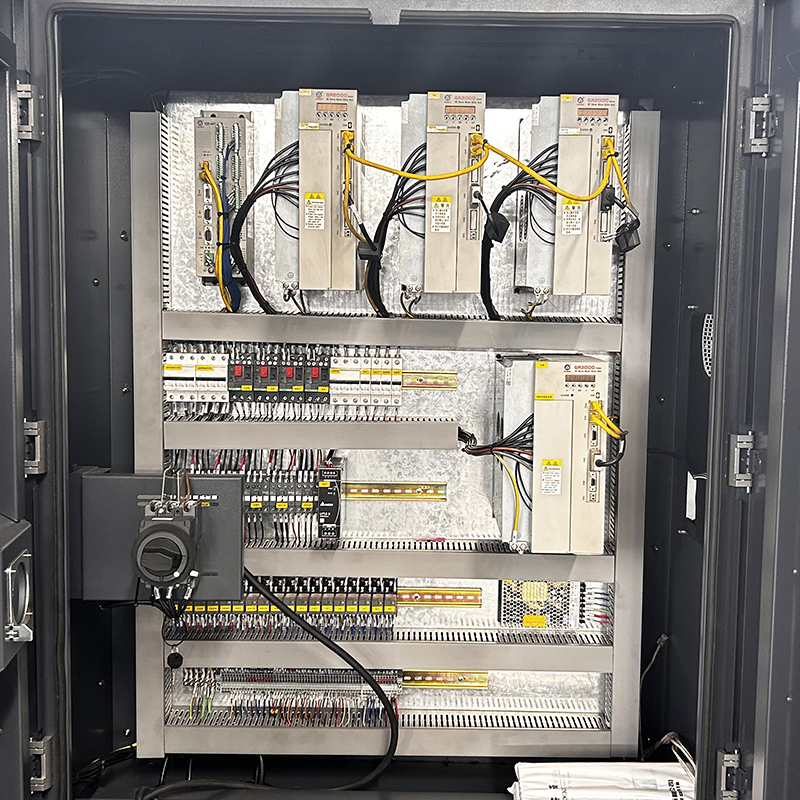

Máy có khung dầm cố định và bàn làm việc di động. Nó chủ yếu bao gồm bàn làm việc, giường máy, cột, dầm ngang, trục đứng, hệ thống thủy lực, hệ thống bôi trơn, hệ thống làm mát và lọc, thiết bị loại bỏ phoi, bảng điều khiển quay, và hệ thống điều khiển điện tử.
Định nghĩa của mỗi trục tọa độ:
Trục X: bàn làm việc di chuyển tiến và lùi theo chiều dọc trên giường máy;
Trục Y: phần đòn bẩy và bàn trượt di chuyển sang trái và phải theo chiều ngang dọc theo đường ray trên dầm ngang;
Trục Z: đòn bẩy di chuyển lên xuống theo chiều dọc dọc theo đường ray trên bàn trượt;
2.Bàn máy (Trục X)
Vật liệu của bàn máy và bàn làm việc đều được làm từ gang cường độ cao và khuôn cát resin. Trục X sử dụng cấu trúc hỗ trợ đường ray nặng. Vị trí và số lượng các con lăn trượt chịu tải cao được bố trí hợp lý trên mỗi đường ray tuyến tính theo nguyên tắc cơ học, để máy công cụ có thể đạt được độ cứng cao và độ chính xác ổn định lâu dài.
Hệ thống truyền động sử dụng động cơ servo AC để điều khiển vít bi nặng quay và thực hiện chuyển động tuyến tính tiến và lùi của trục X. Cấu trúc đỡ vít sử dụng cấu trúc căng trước cố định ở cả hai đầu.
3. Cột
Cột lớn và phần dầm ngang được làm từ gang cường độ cao và khuôn cát resin.
4.Bàn trượt (Trục Y)
Các bộ phận của yên được làm từ gang đúc cường độ cao và khuôn cát resin.
Thanh ngang trục Y có cấu trúc dầm chéo dày đặc với độ cứng cao, đặc tính năng lượng động tốt và khả năng giữ độ chính xác tốt, đảm bảo rằng máy công cụ có thể vận hành ổn định trong thời gian dài dưới tải đầy đủ và tốc độ thấp.
Hệ thống truyền động sử dụng động cơ servo AC để điều khiển vít bi quay và thực hiện chuyển động tuyến tính đi lại của trục Y.
5. Trục Z sử dụng cấu trúc xy-lanh cân bằng nitơ song song với thiết kế đơn giản và dễ bảo trì.
Ứng dụng chính của trung tâm gia công dạng dầm:
Hàng không vũ trụ (phụ tùng cấu trúc, khung cánh)
Sản xuất ô tô: mold, thân xe
Thiết bị năng lượng: linh kiện điện gió, tuabin
Máy móc nặng: giường máy công cụ, thiết bị khai thác mỏ
Vận tải đường sắt: thân xe, bogie
Tàu thuyền: kết cấu vỏ tàu
Mold: mold tiêm lớn, mold đúc áp lực
| Tên | Đơn vị | GMC1613 | GMC1813 | GMC2016 | GMC2518 | |
| dàn dựng | Kích thước bàn | mm | 1600*1000 | 2000*1000 | 2000*1300 | 2500*1600 |
| Khả năng chịu tải của bàn làm việc | Kg | 2000 | 3000 | 4000 | 7000 | |
| Chiều rộng rãnh chữ T | mm | 7*22*140 | 7-140*22 | 7-170*22 | 9-180*22 | |
| phạm vi công việc | Quá trình di chuyển trục X | mm | 1600 | 2000 | 2000 | 2500 |
| Quá trình di chuyển trục Y | mm | 1300 | 1300 | 1650 | 1800 | |
| Quá trình di chuyển trục Z | mm | 800 | 800 | 800 | 1000 | |
| Khoảng cách từ mặt cuối trục chính đến bàn làm việc |
mm | 190-990 | 190-990 | 250-1050 | 150-1150 | |
| longmen quá rộng | mm | 1300 | 1300 | 1660 | 1800 | |
| trục chính |
Mô hình lỗ côn | BT40 | BT50 | BT50/ tiếng Việt 190 | BT50/ tiếng Việt 190 | |
| Thông số kỹ thuật kéo đinh | P40T-1-MAS403(45°) | P50T-1-MAS403(45°) | P50T-1-MAS403(45°) | 10-6000 | ||
| phạm vi tốc độ | vòng/phút | 10-8000 | 10-8000 | 10-6000 | ||

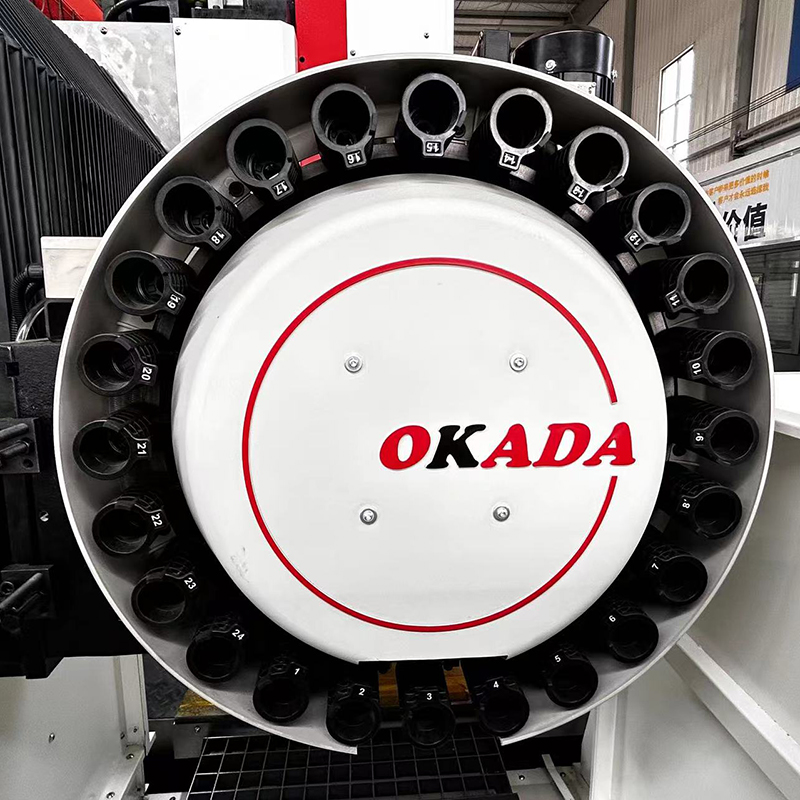

| công cụ | ATC | T | 24 | 24 | 24 | 24 |
| Tiến trình | Cắt vào phạm vi tốc độ nạp liệu | m/phút | 1-10 | 1-10 | 1-10 | 1-7 |
|
Di chuyển nhanh trục X |
m/phút | 18 | 15 | 15 | 15 | |
| Di chuyển nhanh trục Y | m/phút | 18 | 15 | 15 | 15 | |
| Chuyển động nhanh theo trục Z | m/phút | 12 | 15 | 15 | 10 | |
|
cấu hình hệ thống |
FANUC |
|||||
| Motor cấu hình |
Động cơ trục X | Nm | 11 | 20 | 20 | 30 |
| Động cơ trục Y | Nm | 11 | 20 | 20 | 20 | |
| Động cơ trục Z | Nm | 11 | 20 | 20 | 20 | |
| Động cơ trục chính | KW | 11--15 | 15-18.5 | 15-18.5 | 22 | |
| Cấu hình truyền động | thông số ray dẫn hướng (XYZ) | X | 45 | 45 | 55 | 55 |
| Y | 45 | 55 | 55 | 55 | ||
| Z | hộp | hộp | hộp | hộp | ||
| thông số vít (XYZ) | X | 5012 | 6312 | 6312 | 6312 | |
| Y | 5012 | 5010 | 5010 | 5010 | ||
| Z | 5012 | 5010 | 5010 | 5010 | ||
| Kích thước tổng thể | mm | 5200*2500*3200 | 5300*3500*3800 | 5700*2500*3100 | 7300*4300*4000 | |
| Trọng lượng | T | 11 | 16 | 20 | 25 | |
| Cấu hình tùy chọn: Cửa nước trung tâm trục chính 2/5 MPa Hộp số BF Đức Heidenham thước quang | ||||||
Câu hỏi thường gặp
Q:Ai là chúng tôi?
A:Chúng tôi là nhà lãnh đạo trong việc đổi mới trong lĩnh vực thiết bị CNC. Chúng tôi là nhà sản xuất chuyên về sản xuất các trung tâm phay hiệu suất cao cỡ trung và lớn, máy tiện CNC giường nghiêng, máy tiện CNC giường phẳng, trung tâm gia công và máy tiện đứng. Chúng tôi chân thành mời các đối tác chiến lược toàn cầu cùng thảo luận về xu hướng ngành.
Q:Làm thế nào để tôi chọn máy phù hợp nhất?
A:Vui lòng cho chúng tôi biết thông số kỹ thuật của bạn và chúng tôi có thể chọn mô hình tốt nhất cho bạn, hoặc bạn chọn mô hình chính xác.
Q:Quý công ty có nhà máy thực tế không?

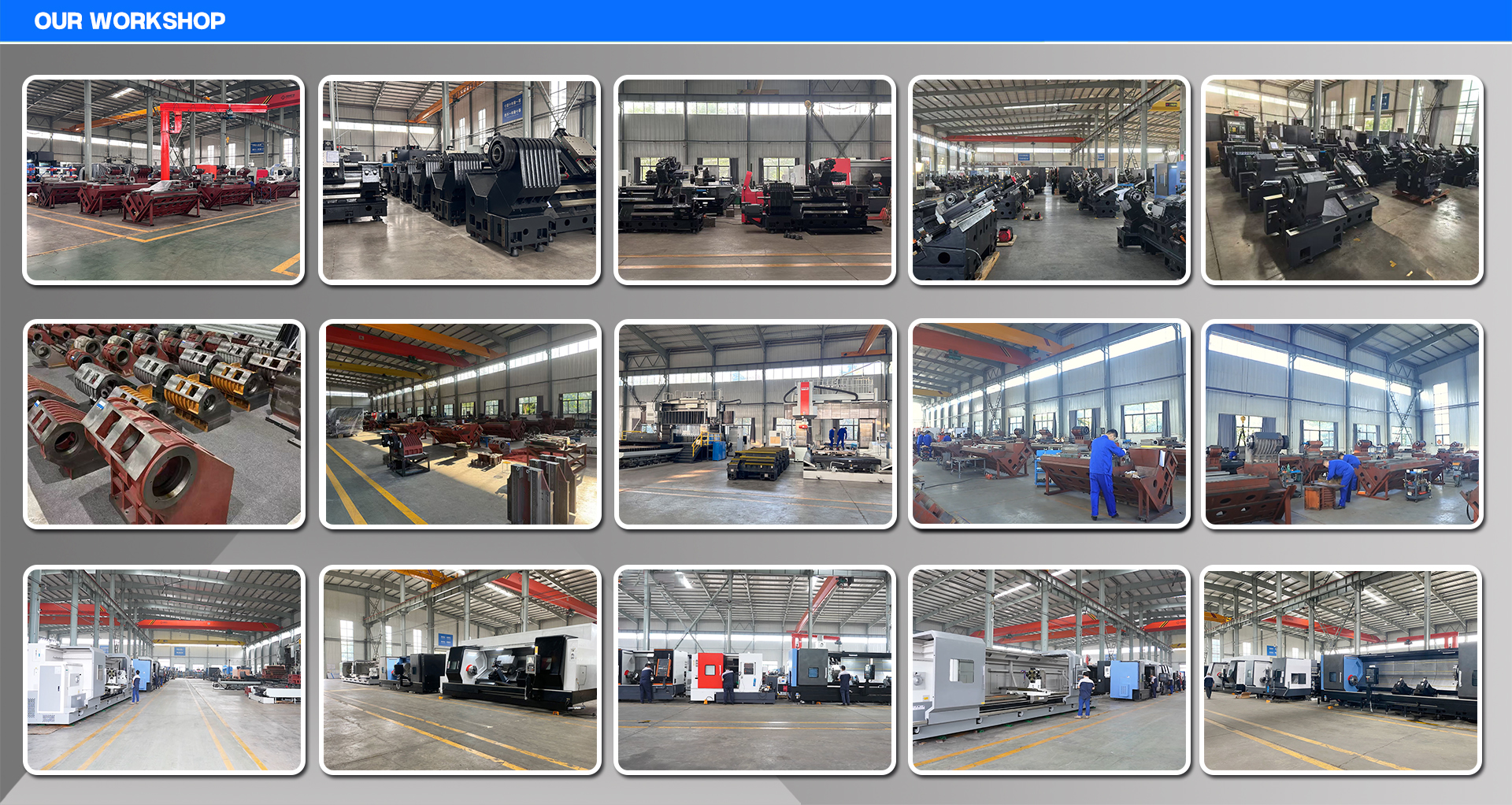

A:Có, chúng tôi là nhà sản xuất máy phay CNC tại thành phố Tengzhou, tỉnh Sơn Đông. Chúng tôi có đội ngũ kỹ thuật chuyên nghiệp, đội ngũ bán hàng và đội ngũ hậu mãi.
Q:Chúng tôi có thể cung cấp những dịch vụ nào?
A:Điều kiện giao hàng được chấp nhận: FOB, CFR, CIF, EXW; Các loại tiền tệ thanh toán được chấp nhận: USD, RMB; Các hình thức thanh toán được chấp nhận: T/T, L/C, Western Union; Ngôn ngữ sử dụng: Tiếng Anh, Tiếng Trung Quốc
Q:Chúng ta làm thế nào để đảm bảo chất lượng?
A:Lấy mẫu trước khi sản xuất hàng loạt; kiểm tra cuối cùng luôn được thực hiện trước khi vận chuyển;
Q:Tại sao bạn nên mua từ chúng tôi thay vì các nhà cung cấp khác?
A:Chúng tôi đã chuyên门 sản xuất các sản phẩm này trong 20 năm và đã đạt chứng nhận ISO 9001, chứng nhận CE và chứng nhận EAC.
Q:Bạn có thể tùy chỉnh máy không?
A:Có, chúng tôi tích hợp thiết kế và phát triển, với các kỹ sư và kỹ thuật viên lắp ráp có kinh nghiệm.
Q:Tôi có thể đến thăm nhà máy của bạn không?
A: Được rồi, cảm ơn bạn rất nhiều.
